Trong lĩnh vực điện tử hạ thế, an ninh và tích hợp nghe nhìn, hai thuật ngữ kỹ thuật thường xuyên xuất hiện trong thông số kỹ thuật sản phẩm và sơ đồ đấu dây là: tiếp điểm khô và công suất đầu ra điều khiển. Mặc dù nghe có vẻ giống nhau và cả hai đều đóng vai trò là giao diện giữa các thiết bị, nhưng chúng hoạt động trên các nguyên tắc khác nhau về cơ bản. Hiểu sai về chúng thường dẫn đến lỗi lắp đặt, trục trặc hoặc thậm chí làm hỏng thiết bị.
Bài viết này cung cấp một giải thích toàn diện về hai khái niệm này, nêu bật sự khác biệt của chúng và khám phá các ứng dụng của chúng trong hệ thống âm thanh công cộng IP, hệ thống liên lạc nội bộ IP và hệ thống báo cháy.
Tiếp điểm khô là gì?
Tiếp điểm khô thường được cấu tạo bằng cách sử dụng rơle điện cơ hoặc công tắc cơ khí đơn giản. Bên trong rơle, tín hiệu điều khiển công suất thấp (ví dụ: từ PLC) cấp năng lượng cho nam châm điện (cuộn dây). Nam châm này kéo hai tiếp điểm kim loại vật lý lại với nhau, đóng mạch. Điểm mấu chốt là sự cách ly điện tuyệt đối: mạch cấp nguồn cho cuộn dây hoàn toàn tách biệt với mạch được chuyển mạch bởi các tiếp điểm.
Các tính năng chính của Dry contact
Không có điện áp nội tại: Các đầu ra không có điện áp trừ khi bạn cấp điện từ nguồn bên ngoài.
Cách ly điện: Có sự cách ly điện vật lý giữa mạch điều khiển và mạch chuyển mạch. Một xung điện 240VAC lớn ở phía mạch chuyển mạch không thể truyền ngược trở lại làm hỏng vi điều khiển 3.3V nhạy cảm của bạn.
Tính linh hoạt cao: Vì chỉ là một công tắc, bạn có thể sử dụng nó để điều khiển hầu hết mọi điện áp (AC hoặc DC) và dòng điện (trong phạm vi định mức) bằng cách chọn nguồn điện bên ngoài phù hợp. Cùng một tiếp điểm khô có thể điều khiển đèn 12V DC vào một ngày và nam châm điện 24V AC vào ngày khác.
Đơn giản: Hoạt động của nó dễ hiểu và dễ khắc phục sự cố.

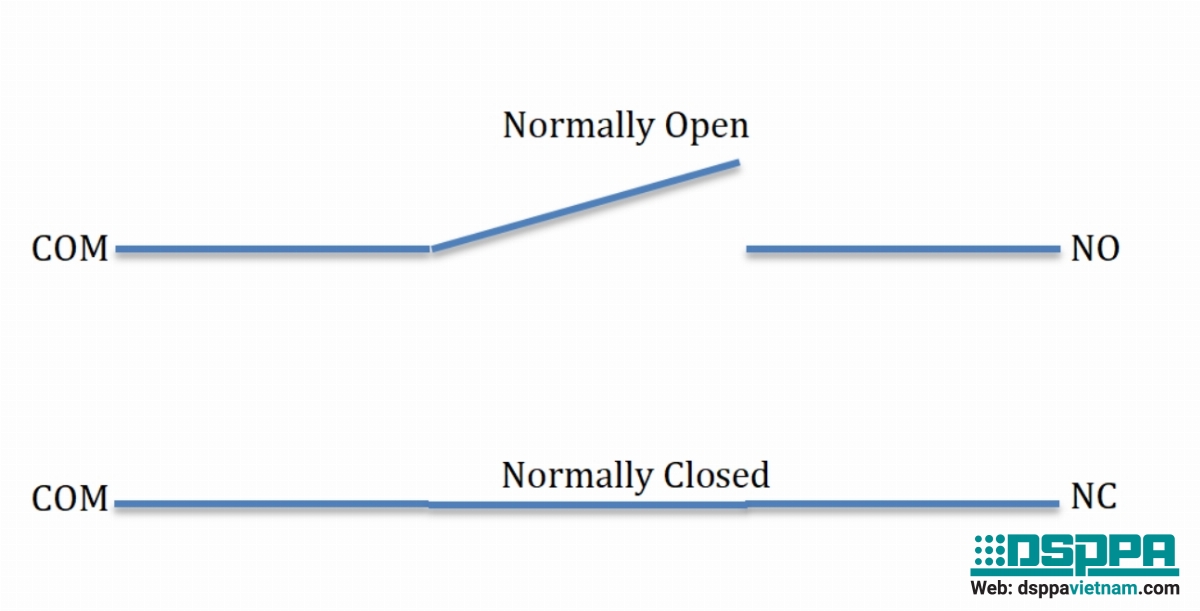

Các dạng thông dụng của dry contact
Thường mở (NO): Mạch mở khi không hoạt động và đóng khi được kích hoạt.
Thường đóng (NC): Mạch đóng khi không hoạt động và mở khi được kích hoạt.
Ứng dụng của tiếp điểm khô
Tiếp điểm khô cực kỳ linh hoạt trong tích hợp hệ thống vì chúng cung cấp tín hiệu kích hoạt mà không đưa điện áp lạ vào các thiết bị điện tử nhạy cảm. Một số ứng dụng phổ biến bao gồm:
① Hệ thống báo cháy
Bảng điều khiển báo cháy có thể cung cấp đầu ra tiếp điểm khô để báo hiệu cho các hệ thống khác.
Ví dụ: Khi phát hiện khói, báo cháy sẽ đóng tiếp điểm khô, ra lệnh cho hệ thống âm thanh công cộng IP phát đi thông báo sơ tán khẩn cấp.
② Hệ thống kiểm soát ra vào
Nút thoát hiểm và cảm biến cửa thường sử dụng tiếp điểm khô.
Ví dụ: Nhấn nút thoát hiểm sẽ đóng tiếp điểm khô, báo hiệu cho bộ điều khiển truy cập mở khóa cửa.
③ Hệ thống liên lạc nội bộ IP
Được sử dụng để kích hoạt các hành động bên ngoài mà không cần cấp nguồn trực tiếp.
Ví dụ: Thiết bị liên lạc nội bộ đóng tiếp điểm khô để báo hiệu cho máy ghi hình CCTV bắt đầu ghi video.
