Amply analog DSPPA MAG1306II khá đặc biệt nhờ khả năng hỗ trợ ngõ ra loa đa dạng 70V/100V/200V và 2 kênh ra riêng biệt cho công suất 2x60W thích hợp dùng trong âm thanh thông báo, phát nhạc nền tại nhà hàng, chung cư, nhà máy...
Mặt trước amply DSPPA MAG1306II
1. Công tắc nguồn
2. Đèn báo nguồn
3. Điều chỉnh Bass (Âm trầm) - Kênh A
4. Điều chỉnh Treble (Âm cao) - Kênh A
5. Âm lượng Kênh A
6. Đèn báo trạng thái Kênh A (tính từ trên xuống dưới):
Hở mạch (có sẵn trong giao tiếp), Clip (Báo quá tải), Signal (Tín hiệu), Protection (Bảo vệ)
7. Đèn báo trạng thái Kênh B (tương tự Kênh A)
8. Điều chỉnh Bass (Âm trầm) - Kênh B
9. Điều chỉnh Treble (Âm cao) - Kênh B
10 Điều chỉnh Âm lượng Kênh B

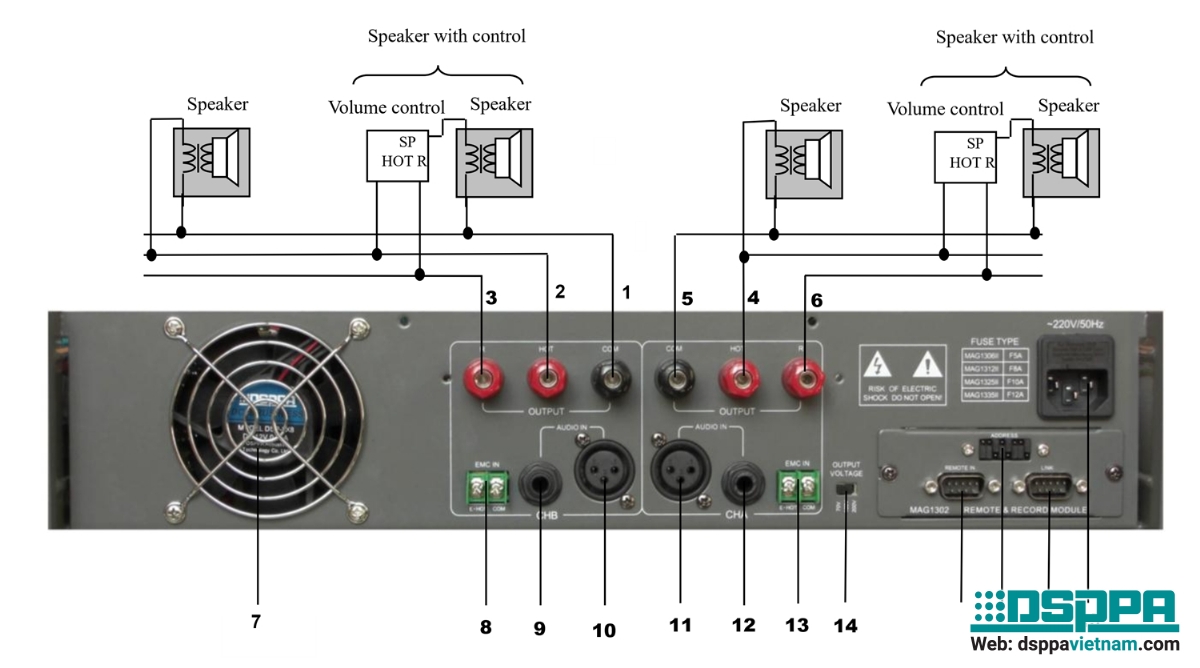

Mặt sau amply DSPPA MAG1306II và sơ đồ kết nối
Lưu ý: Tổng công suất tất cả các loa vào từng cổng không lớn hơn công suất ra của từng kênh trên amply. Việc nối quá có thể gây cháy, nổ amply và không được bảo hành
1. Kênh B: cổng COM
2. Kênh B: cổng HOT
3. Kênh B: Cổng R - nối chiết áp
4. Kênh A: cổng COM
5. Kênh A: cổng HOT
6. Kênh A: Cổng R - nối chiết áp
7. Cửa xả gió / Khe thoát nhiệt
8. Cổng vào EMC Kênh B (Kích hoạt khi ngắn mạch)
9. Đầu vào âm thanh Kênh B (TRA)
10. Đầu vào âm thanh Kênh B (XLR)
11. Đầu vào âm thanh Kênh A (XLR)
12. Đầu vào âm thanh Kênh A (TRA)
13. Cổng vào EMC Kênh A (Kích hoạt khi ngắn mạch với cổng COM)
14. Công tắc gạt điện áp đầu ra: Chú ý, dòng này có 70V, 100V, 200V - Gạt nhầm dẫn đến điện áp quá cao, sẽ gay cháy loa. Hiện ở Việt Nam chủ yếu chỉ có loa 70V và 100V
15. Đầu vào nguồn điện (Bao gồm cầu chì M/S)
16. Bảng trị số cầu chì
