DX1500 là Amply hội trường 2 kênh Class D công suất 2x230W (8Ω), 2x350W (4Ω), 1x700W (Nối cầu - 8Ω) với thiết kế chuyên nghiệp, hiện đại và có núm chỉnh âm lượng riêng từng kênh kèm theo đèn báo trạng thái tín hiệu. Amply chuyên sử dụng trong trong hội trường, sân khấu, phòng họp lớn, kết hợp với loa Prosound

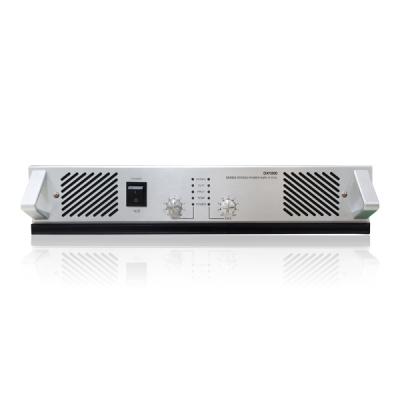

① Lỗ tản nhiệt (Cooling Hole)
Máy có cửa sổ tản nhiệt ở bên trái và bên phải. Để đảm bảo thông gió và tản nhiệt tốt, không chặn bất kỳ lỗ thông hơi nào khi máy đang hoạt động.
② Công tắc nguồn (Power Switch)
Nhấn nút “I” để bật máy và nhấn nút “O” để tắt máy.
③ Núm điều chỉnh âm lượng kênh A (Chiết áp đầu vào)
④ Đèn chỉ báo trạng thái hoạt động của máy:
SIGNAL (Tín hiệu): Đèn báo tín hiệu, cho biết đầu ra của bộ khuếch đại (âm ly). Khi bộ khuếch đại có tín hiệu đầu ra, đèn chỉ báo sẽ sáng.
CLIP (Cắt ngọn/Biến dạng): Đèn báo biến dạng do quá tải. Khi bộ khuếch đại bị hiện tượng "clip" và biến dạng, đèn chỉ báo sẽ sáng. Vui lòng giảm mức tăng (gain) để tránh tình trạng cắt tín hiệu kéo dài nhằm bảo vệ bộ khuếch đại và thiết bị loa.
PROT (Bảo vệ): Đèn báo bảo vệ, cho biết chế độ bảo vệ đầu ra DC và bảo vệ ngắn mạch (SC). Khi bộ khuếch đại nằm trong cả hai loại bảo vệ này, đèn chỉ báo sẽ sáng.
TEMP (Nhiệt độ): Đèn báo nhiệt độ cao. Khi bộ khuếch đại đang ở chế độ bảo vệ quá nhiệt, đèn chỉ báo sẽ sáng.
POWER (Nguồn): Đèn báo nguồn, cho biết nguồn điện của kênh A và kênh B.
⑤ Núm điều chỉnh âm lượng kênh B (Chiết áp đầu vào)

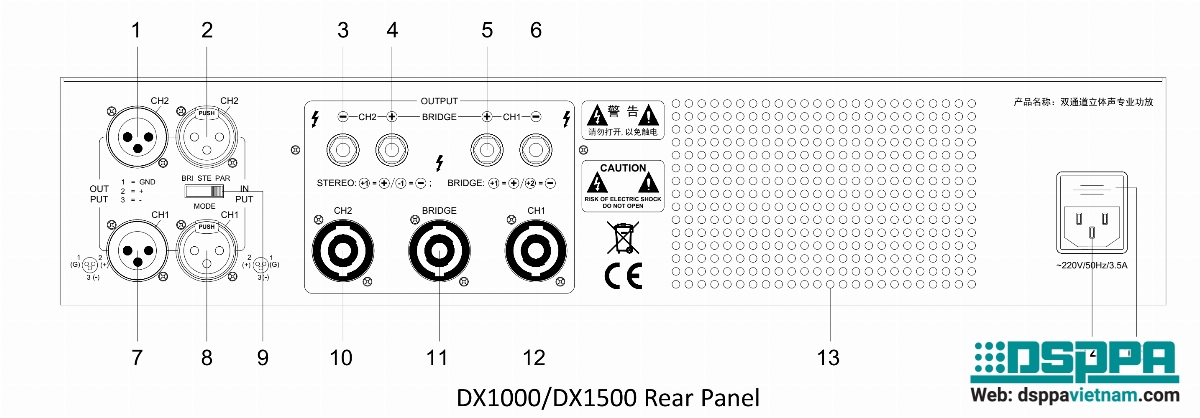

① Đầu ra âm thanh Line Kênh 2 - Cổng XLR 3 chân (Đực)
② Đầu vào âm thanh Line Kênh 2 - Cổng XLR 3 chân (Cái)
Sử dụng đầu nối XLR tiêu chuẩn (cái), sơ đồ đấu dây như sau: Chân 1: Tiếp địa (Signal ground), Chân 2: Tín hiệu dương (+), Chân 3: Tín hiệu âm (-).
③ Cực đầu ra Công suất "-" Kênh 2 (Kết nối với cực "-" của loa)
④ Cực đầu ra Công suất "+" Kênh 2 (Kết nối với cực "+" của loa)
⑤ Cực đầu ra Công suất "+" Kênh 1 (Kết nối với cực "+" của loa)
⑥ Cực đầu ra Công suất "-" Kênh 1 (Kết nối với cực "-" của loa)
⑦ Đầu ra âm thanh Line Kênh 1 - Cổng XLR 3 chân (Đực)
⑧ Đầu vào âm thanh Line Kênh 1 - Cổng XLR 3 chân (Cái)
Sử dụng đầu nối XLR tiêu chuẩn (cái), sơ đồ đấu dây tương tự: Chân 1: Tiếp địa, Chân 2: Tín hiệu dương (+), Chân 3: Tín hiệu âm (-).
⑨ Công tắc chọn chế độ làm việc của AmplyMáy có các chế độ: đầu ra cầu (bridge), chế độ âm thanh nổi (stereo) và chế độ làm việc song song tín hiệu đầu vào (parallel).
BRI: Chế độ đánh cầu Kênh 1/2.
STE: Chế độ âm thanh nổi (Stereo).
PAR: Chế độ làm việc song song tín hiệu đầu vào.
⑩ Cổng loa chuyên dụng SPEAKON Kênh 2
Khi thiết bị hoạt động ở chế độ Stereo, có thể kết nối bằng đầu nối SPEAKON với phương pháp: chân +1 nối với cực dương của loa; chân -1 nối với cực âm của loa.
⑪ Cổng loa chuyên dụng SPEAKON chế độ Đánh cầu (Bridge) Kênh 1/2
Khi thiết bị hoạt động ở chế độ song song tín hiệu đầu vào, có thể kết nối bằng đầu nối SPEAKON với phương pháp: chân +1 nối với cực dương của loa; chân +2 nối với cực âm của loa.
⑫ Cổng loa chuyên dụng SPEAKON Kênh 1
Khi thiết bị hoạt động ở chế độ Stereo, phương pháp kết nối: chân +1 nối với cực dương của loa; chân -1 nối với cực âm của loa.
⑬ Cửa sổ quạt tản nhiệt
Không chặn cửa sổ quạt tản nhiệt trong bất kỳ trường hợp nào.
⑭ Đầu vào nguồn điện AC 220V
Nếu dây nguồn bị hỏng, không kết nối với lưới điện và phải sửa chữa kịp thời.
⑮ Hộp cầu chì đầu vào nguồn AC 220V
Khi cầu chì bị đứt, hãy thay thế bằng cầu chì có cùng thông số kỹ thuật. Nếu cầu chì liên tục bị đứt, điều đó cho thấy có lỗi bên trong máy. Vui lòng khắc phục lỗi trước khi thay cầu chì mới.
